行業概述

機器視覺技術在鋰電生產制程中扮演著重要角色，貫穿鋰電池制造的全鏈條。從上游材料如隔膜、銅箔的質量把關，到前段工序如涂布、輥壓等環節的精密檢測，再到后段PACK環節的外觀檢查，機器視覺以其高精度、高效率特性，助力鋰電產業實現自動化、智能化升級。?？乒怆娮鳛閲鴥?nèi)最早耕耘鋰電行業的國產機器視覺硬件產品供應商，產品已廣泛應用于鋰電生產制程的各個環節，并在極片毛刺檢測、焊道焊渣檢測、鋁殼外觀檢測等行業檢測難題中給出了優秀的解決方案。

典型案例

極片毛刺檢測

應用場景

極片毛刺是以箔材（即無涂層的區域）為基準線，從箔材向上或向下延伸至極片外的方向的金屬凸起；或者是有涂層的區域，從涂層向上或向下延伸至極片外的方向的金屬凸起。

隨著電池的隔離膜越來越薄，毛刺的凸起可能會刺破鋰電隔膜，導致正負極接觸引發短路，直接影響電池安全。因此，針對鋰電前段極片模切、分切場景中邊緣毛刺的檢測，是鋰電池生產品質控制的重要環節。

項目難點

（1）鋰電極片產線速度通常達到120m/min，有的甚至高達150m/min；毛刺瑕疵檢測精度則要求達到10um/pix，最高3um/pix；這樣的檢測環境對檢測設備的精度與速度都提出了極高的要求，使在線高速毛刺檢測成為行業痛點。

（2）鋰電極片在生產過程中，不可避免地存在偏移、抖動問題，檢測設備必須在樣品位置時時變動的情況下進行工作。

（3）毛刺瑕疵是鋰電池安全的重要威脅，為了保證電池的長期安全性，必須盡可能消除該類瑕疵，檢測設備需要對產品全檢，由此產生的大數據量對圖像分析的計算壓力也很大。

?？品桨福好虣z測單元

?？泼虣z測單元可實現高速實時跟焦，最高匹配150m/min的極片運動速度，精度可達到2.25μm，并集成了動態ROI、自動追焦、圖像分析、圖像存取等功能，實現對毛刺缺陷的在線高速檢測與判定，大大提高瑕疵檢測速度與功能集成度。

應用效果

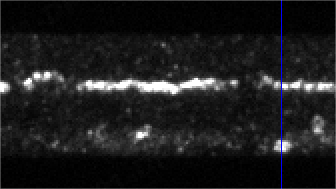

? A類毛刺，突出圖層.png ?

突出涂層


距離涂層3像素以內

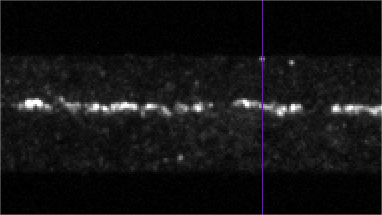

? C類毛刺，距離涂層3-5像素.png ?

距離涂層3-5像素

裸電芯外觀檢測

應用場景

裸電芯在生產過程中，經過了卷繞/切疊、包Mylar膜等工藝，可能會出現褶皺、劃傷、極耳翻折等瑕疵問題。為確保電池質量符合生產標準，這一階段的視覺檢測應做到零漏檢，防止不良品流入包裝環節。

項目難點

（1）裸電芯外觀缺陷多種多樣，既包括表面劃痕、破損、褶皺等明顯瑕疵，也會有微小的氣泡、凸起等難以察覺的微弱缺陷。瑕疵種類多，對應的光源方案多，為避免漏檢，需要安排多個檢測工位采集圖像。

（2）檢測產品表面缺陷時，復雜的環境、產品的材質等客觀因素會對視覺檢測造成一定干擾，導致灰塵、雜質與劃痕難以區分。

?？品桨福?K彩色線陣相機

（1）?？?K彩色線陣相機集成了先進的全局快門CMOS傳感器，具備良好的色彩還原度，能夠?qū)崿F(xiàn)對產品外觀缺陷的高準確率檢測，適用于對圖像采集具有高要求的場合。

（2）相機響應速度快，軟件抽圖效率高，在單個工位上配合不同光源輸出多幅獨立圖像，能夠節省檢測工位，減少視覺系統成本。

（3）該相機是?？乒怆娋€掃相機經典之作，市場應用經驗豐富，性能穩定可靠，是強大性能與高性價比完美結合的代表產品。

應用效果

???

方形鋰電池電芯外觀檢測

應用場景

方形鋰電池的外殼一般采用鋁合金材料，它是保護電芯免受外力和沖擊的關鍵部件。

針對鋰電中段的電芯制造環節，電芯殼體的外觀檢測至關重要。電芯在保存、運輸、焊接、上下料時可能會受到機械損傷，這些缺陷會對成品電池的性能造成影響，嚴重的甚至?xí)l(fā)安全問題，需進行嚴格的質量管控。

項目難點

（1）電芯外殼表面可能存在焊渣、凸點等突出類型瑕疵，此類瑕疵在電池工作過程中可能由于應力集中導致藍膜破損，引發安全問題。

（2）采用2D相機進行電芯外觀檢測時，無法獲取瑕疵的高度信息，很難準確判定瑕疵的狀態，過殺、漏殺的標準難以界定。

（3）采用3D相機方案檢測速度較慢，與高速產線兼容難度較大；且3D相機價格高，會提高機器視覺系統成本。

埃科方案：光度立體相機

（1）針對鏡面和類鏡面物體細微缺陷的特殊檢測需求，?？仆瞥隽斯舛攘Ⅲw相機（SL9MXGV-8C），可以獲取被檢測物表面形貌信息，準確判斷瑕疵存在狀態，近似達到3D檢測效果。

（2）?？乒舛攘Ⅲw相機面陣模式下最高幀率134.83fps，光度立體模式下最高幀率11.68fps，滿足電池生產現場高節拍的檢測要求。

（3）相較于3D相機，?？乒舛攘Ⅲw相機性價比出眾，能夠以更小的成本更高效地完成檢測任務。

應用效果

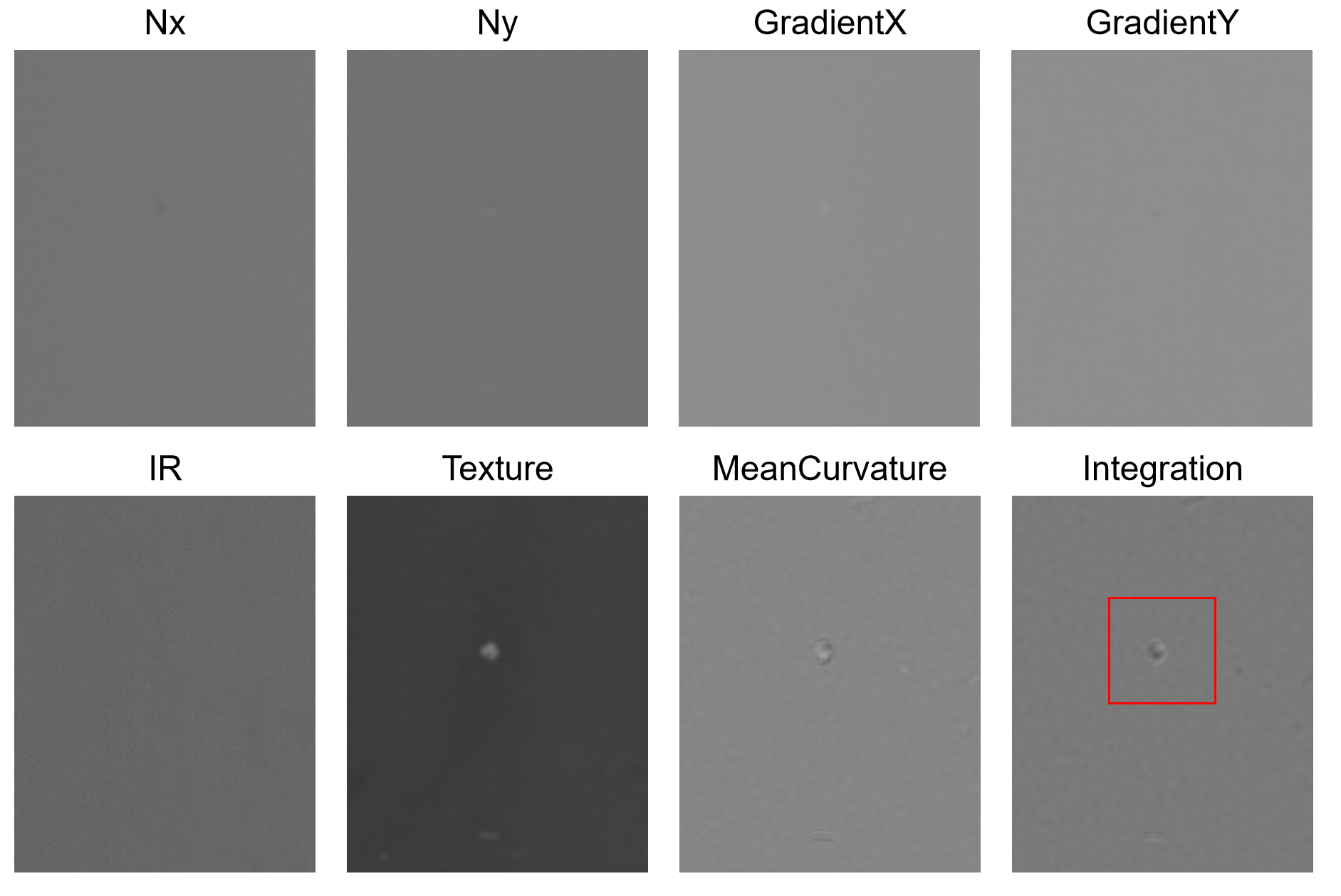

方形鋰電池?zé)o藍膜.png ? ? 大凹坑.png

方形鋰電池?zé)o藍膜? ? ? ? ? ? ? ? ? ? ? 表面大凹坑

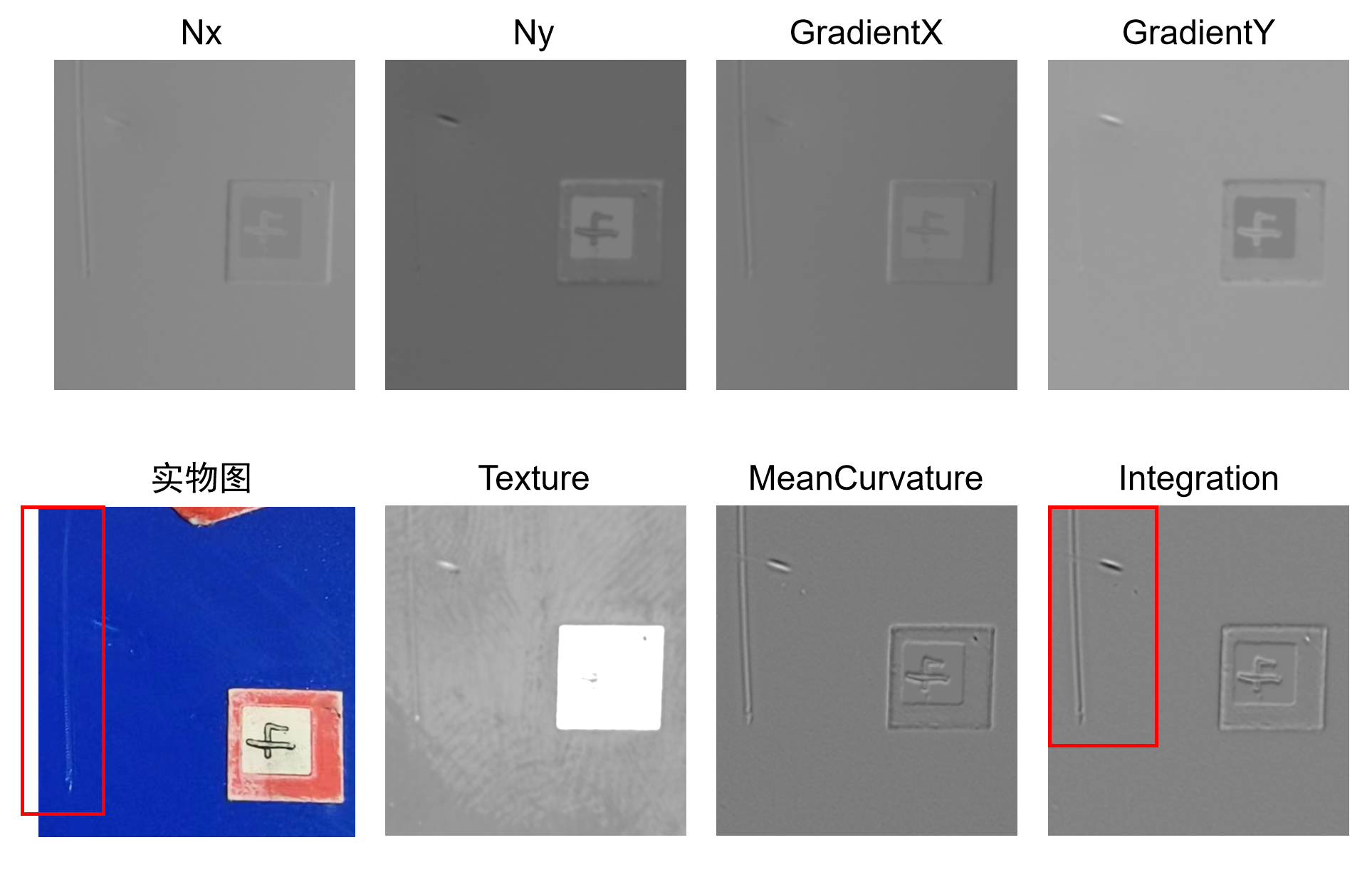

小凹坑.png ? ? 劃痕.png

小凹坑? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?劃痕

藍膜檢測

應用場景

藍膜是一種絕緣材料，包藍膜是鋰電中段電芯制造環節的重要工序之一，可以避免單個電芯發生故障而影響其他電芯的情況。藍膜在貼合過程中可能會出現氣泡、褶皺、劃痕、膜下異物等問題，為確保電池質量符合生產標準，需要在化成分容前對電芯藍膜外觀進行視覺檢測。

項目難點

（1）環境干擾：藍膜表面覆膜的反光會干擾檢測，導致缺陷特征不明顯。

（2）瑕疵類型多樣：藍膜瑕疵種類多，對應光源方案種類多，常規2D檢測需要安排多個檢測工位采集不同的光學圖像。

?？品桨?/span>

埃科4K線掃光度立體成像系統

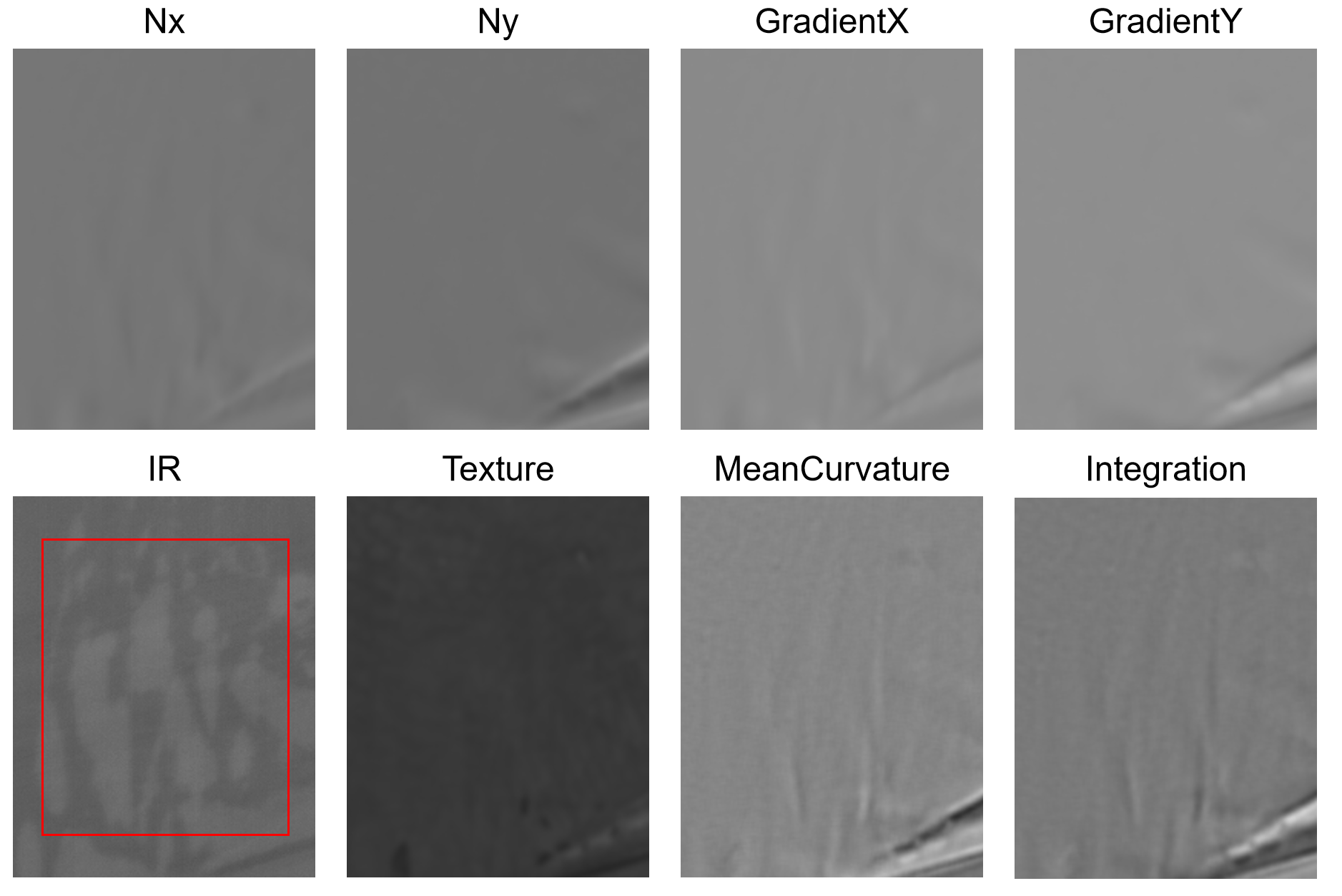

應用效果
